漏水是影响变配电场所正常运行的一个重要因素，必须予以重视。一些客户担心安装难、步骤繁杂等，为此我们专门整理出了一份变电站水浸传感器接线图，能够让您更加轻松地完成安装工作，确保系统的正常运作。

一、局域网

水浸传感器接入到监测主机上面，需要用到的是RS485接口/DI接口，需要制作一条568B的线序的网线，从而实现传感器与主机的连接。

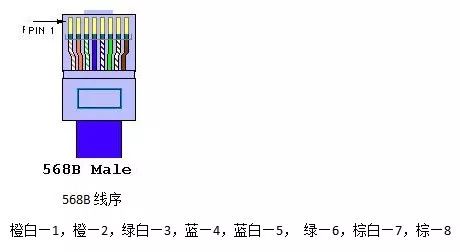

如图所示，网线的线序从左至右的顺序依次为：橙白-橙-绿白-蓝-蓝白-绿-棕白-棕，按照这一顺序，完成水晶头网线的制作。

二、水浸检测器接线

根据变电站水浸传感器接线图显示，漏水检测器的接线方式有485接法和开关量接法两种：

1、485接法：

这也是默认的发货接法，传感器一侧的线序为：

VCC-橙白，GND-蓝白，RS_-棕，RS+-棕白（网线中的四根）。S1、S2接漏水感应线缆，不做区分，主机侧接入的是485接口。

2、开关量接法：

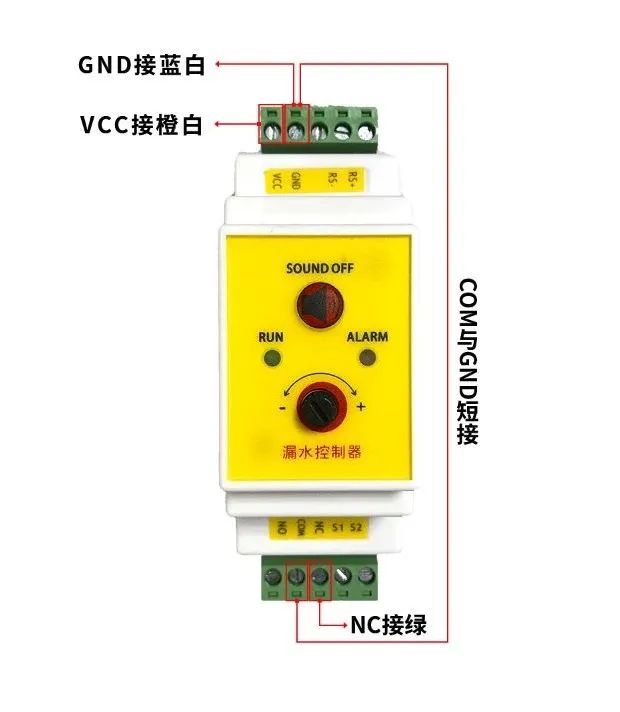

这一接法的传感器一侧的线序为：

VCC-橙白，GND-蓝白，COM与GND短接，NC-绿，S1、S2接漏水感应线缆，不做区分，主机一侧接入的是DI接口。接到主机DI接口，正常时，主机DI接口网口灯常亮，告警时熄灭。

需要注意的一点是，漏水检测器主要检测机房漏水，一般放置在机房中容易漏水的地方，如空调排水管、加湿机水箱、地沟等处，安装在空调、加湿器处时、感应线缆应将空调围住，以便漏水时能快速检测到，放置地沟时，应放置在最底层，以便地沟进水时可以及早发现。

三、区域漏水检测器上电

漏水检测器接入到主机后，传感器上的电源灯（绿灯）会闪烁，告警时告警指示灯（红灯）会常亮。（开关量接法：接到主机DI接口，正常时，主机DI接口网口灯常亮，告警时熄灭。）
