单相电量仪采集单相电参量，包括电压、电流、功率、电能等10多个电参量，信息全。单相电量仪安装难？一份单相电量仪接线图告诉你其实很容易！

一、单相电量仪主机侧接线

单相电量仪主机侧接485接口，主机侧用水晶头568B的线序，制作网线。

二、单相电量仪接线

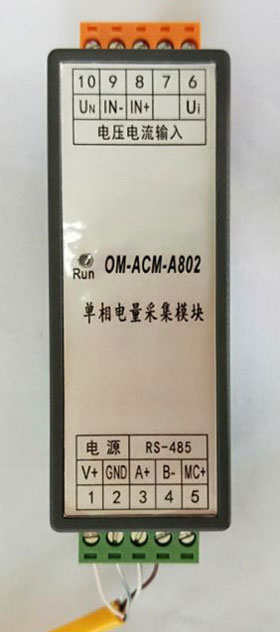

单相电量仪传感器侧线序：

V+—橙白，GND—蓝白，A—棕白，B—棕（网线中的四根）。

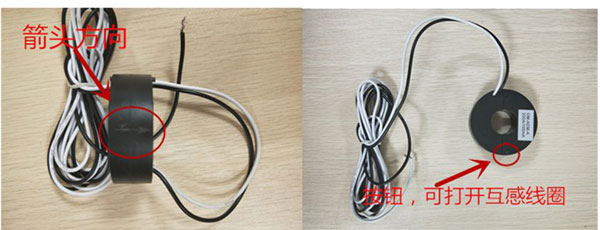

Ui接单相市电的火线，UN接零线，IN+接电流环的白线，IN-接电流环的黑线，箭头方向为电流流经的方向（指向负载）。

注意：单相电量仪接入单相市电，请断电操作，在确保接线正确的情况下，接通市电，否则会烧坏设备。

三、单相电量仪上电指示灯

单相电量仪连接主机后，传感器上的Run绿色指示灯，会进行闪烁。

参照以上图示进行单相电量仪接线。接线前要确保断开所有信号源，避免发生危险及损坏设备。检查确认接线无误后，再接通电源测试。
