单相电源是指交流220V的民用照明用电源电压，它有一根火线，和一根零线组成，火线和零线之间有220V的电压，火线和大地之间也有 220V的电压，零线本身是不带电的，单相电只能用来照明和驱动一些功率小的设备电器。

三相电主要是用于工业用电，它是由三根火线构成的，火线与火线之间存在380V的电压，每根火线和大地有220V的电压，因为都是火线，三相电无论哪根都带电，用它来驱动一些大功率的电器设备，三相电分极性，就象直流电有正负之分一样。

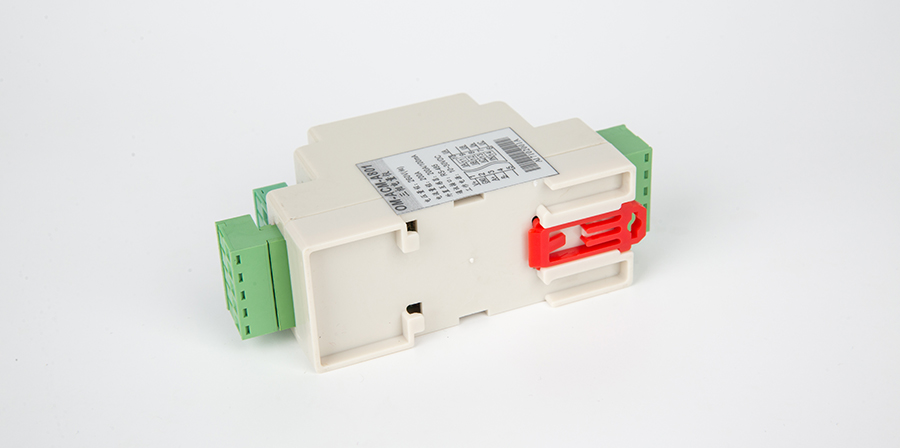

单相电量仪,采集模块是高度集成化的针对单相电量参数测量应用的产品，准确测量单相交流电压、电流（真有效值测量）、有功功率、无功功率、功率因数、频率、有功电度、无功电度等电参量，RS-485通讯接口，具有极优的性价比。使用本产品时须通过RS-485接口按Modbus-RTU协议进行通讯，获取所需的数字式电参量值。

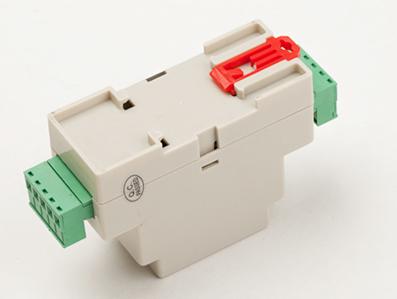

三相电量仪,采用电磁隔离原理、专业MCU控制器，隔离测量三相四线制电路的三相交流电压、三相电流、总有功功率、无功功率、功率因数、各单相功率、频率、正反向总有功电度等电参量电压，输出RS-485数字信号。本产品外置精密互感器直接测量高达1000A的电流，采用真有效值测量、全参数输出、具有极优的性价比。

电量仪应用说明：

（一）单相电量仪

请根据产品规格型号，参照以上图示正确接线。接线前要确保断开所有信号源，避免发生危险及损坏设备。检查确认接线无误后，再接通电源测试。 接通电源后，“RUN”运行指示灯会根据设置的数据更新速率同步闪烁。

产品出厂时，均设置为默认配置：地址1号、波特率9600bps、数据格式“n,8,1”、数据更新速率为600ms、变比为1。

（二）三相电量仪

接线前要确保断开所有信号源，避免发生危险及损坏设备。检查确认接线无误后，再接通电源测试。

接通电源后，通讯端子A+与B-间的LED运行指示灯会根据设置的数据更新速率同步闪烁，通讯时会变速闪烁。

产品出厂时，均设置为默认配置：地址1号、波特率9600bps、数据格式“n,8,1”、数据更新速率为600ms、变比为1；
