智能配电监测器是专门为机房环境监控系统开发用来采集配电开关状态的专用模块。配电监测器安装难？一份配电监测器接线图告诉你其实很容易！

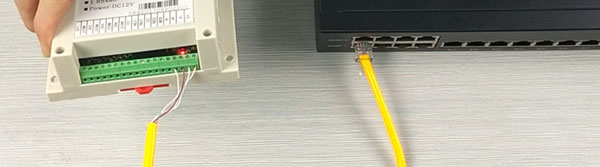

一、配电监测器主机侧接线

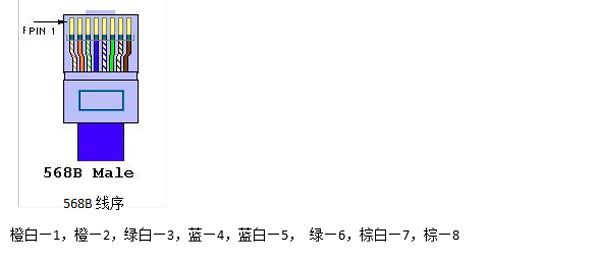

配电监测器主机侧接485接口，主机侧用水晶头568B的线序，制作网线。

二、配电监测器传感器侧接线

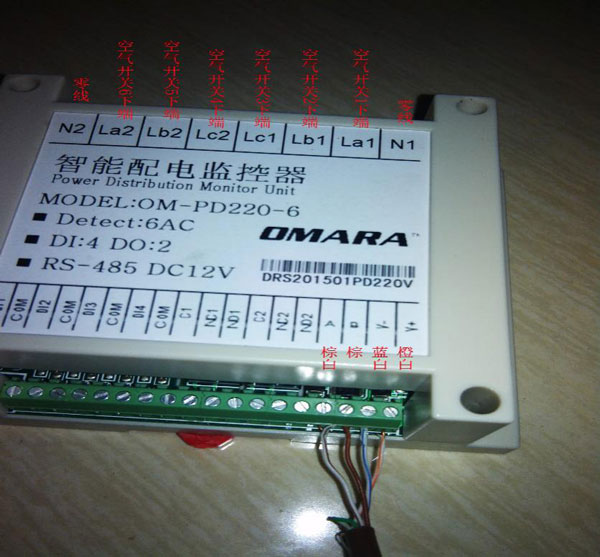

1、配电监测器侧线序：A—棕白，B—棕，蓝白—V-，橙白—V+。

2、接空开侧：La1  Lb1  Lc1  N1  是一组       La2  Lb2  Lc2  N2  是一组。

三、配电监测器上电

传感器连接主机后，红色指示灯常亮

配电监测器接线图让你安装更简单！
