普通空调双机远程控制器的功能涵盖环境温湿度采集、远程开关机、设置温度、设置运行模式多种操作。普通空调双机远程控制器安装难？一份普通空调双机远程控制器接线图告诉你其实很容易！

一、空调远程控制器主机侧接线

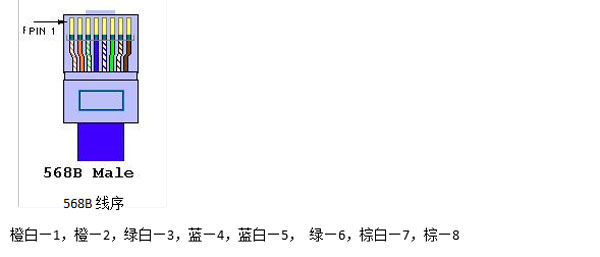

空调远程控制器（双机）主机侧接485接口，主机侧用水晶头568B的线序，制作网线。

二、空调远程控制器（双机）学习

由于空调远程控制器（双机）需学习空调遥控器的红外指令，空调远程控制器都配有USB转485模块，USB转485模块上的1连接空调远程控制器上的A，USB转485模块上的2连接空调远程控制器上的B，之后通过上位机软件进行学习，具体学习步骤请查看空调远程控制器说明书，如有问题请联系南宁迈世技术。

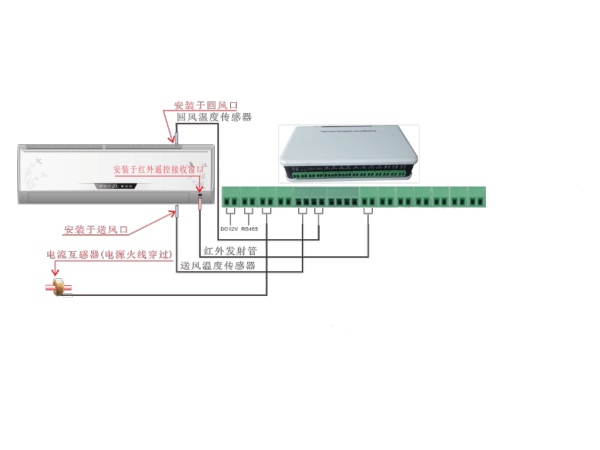

三、普通空调双机远程控制器接线

普通空调双机远程控制器传感器侧线序：

A—棕白，B—棕（网线中的棕白线，棕线）。

I1—第一台空调的电流环，电流环套在市电火线上。

I2—第二台空调的电流环

IN1—空调的回风温度探头，回风温度探头安装在空调回风口。

OUT1—空调的送风温度探头，送风温度探头安装在空调送风口。

IN2—第二台空调的回风温度探头，回风温度探头安装在空调回风口。

OUT2—第二台空调的送风温度探头，送风温度探头安装在空调送风口。

IR1—空调的红外探头，红外探头安装在空调红外感应区。

IR2—第二台空调的红外探头。

注意：空调远程控制器电源适配器需与空调同一个电源，否则来电自启功能无法实现。

四、普通空调双机远程控制器上电指示灯

普通空调双机远程控制器上电后 蜂鸣器会响一声，同时红色指示灯与绿色指示灯常亮 。当空调远程控制器在学习空调红外指令成功后，蜂鸣器会发出“滴”的声音。
