本产品采用电磁隔离原理、专业MCU控制器，隔离测量三相四线制电路的三相交流电压、三相电流、总有功功率、无功功率、功率因数、各单相功率、频率、正反向总有功电度等电参量电压，输出RS-485数字信号。
400-030-5510

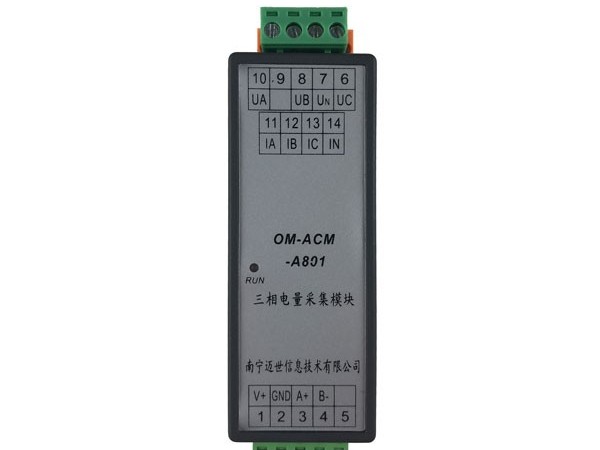

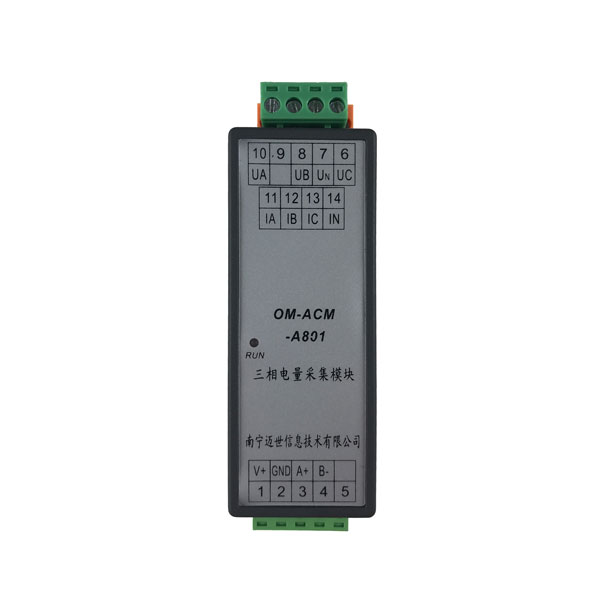

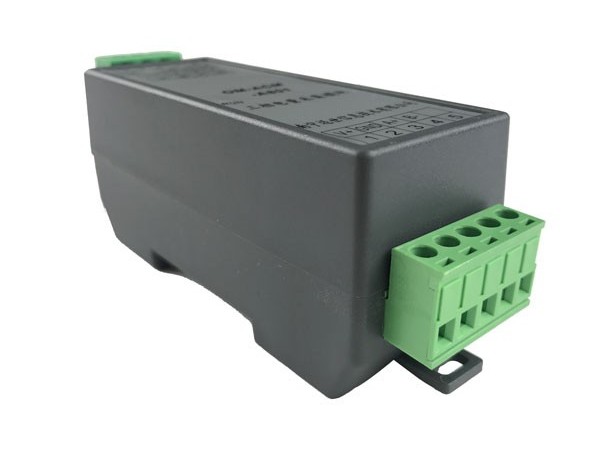

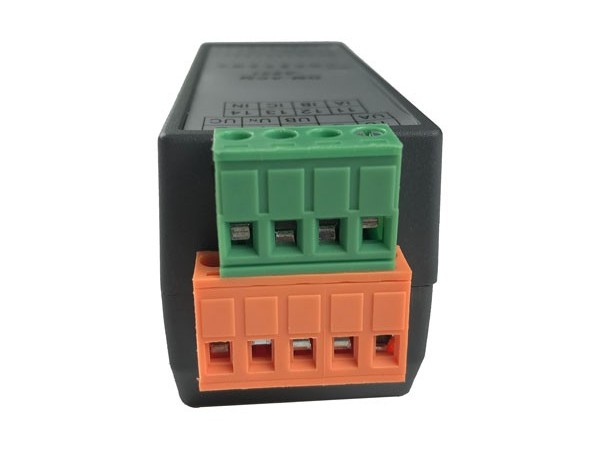

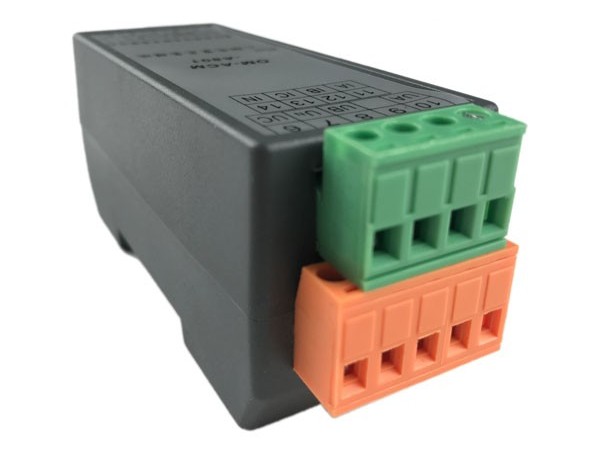

本产品采用电磁隔离原理、专业MCU控制器，隔离测量三相四线制电路的三相交流电压、三相电流、总有功功率、无功功率、功率因数、各单相功率、频率、正反向总有功电度等电参量电压，输出RS-485数字信号。本产品外置精密互感器直接测量高达1000A的电流，采用真有效值测量、全参数输出、具有极优的性价比。采用卡装式结构，体积小巧、安装方便，是电力参数采集行业的首选模块。
适用于政府、电力、军队、银行、电信、教育、医院、机场、铁路、工厂、酒店、仓库、交通等行业，专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、蓄电池组机房、户外机柜、无人值守现场、仓库等场景的三相电能计量与监测。
| 产品型号 | OM-ACM-A801 | 电源 | DC+10～30V供电，峰值电压不得超过+40V；典型功耗：≤0.5W |
|---|---|---|---|

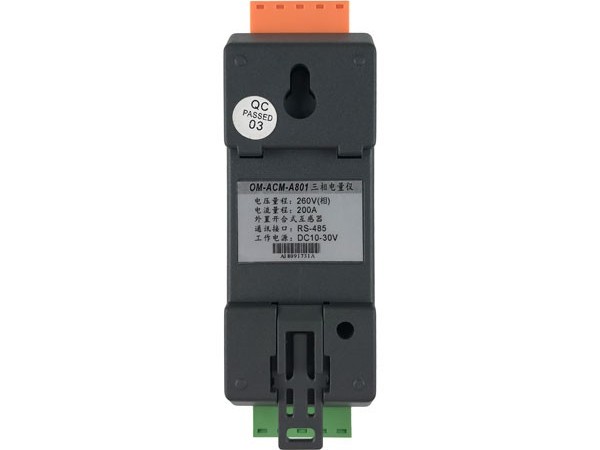

| 通信接口 | RS485 MODBUS-RTU标准规约，可选DLT645规约 | 安装方式 | 35mm 标准DIN导轨安装 |
| 波特率 | 默认9600，可选2400,4800,9600 数据格式N ,8,1 | 温度漂移 | ≤50ppm/℃ |
| 三相交流输入 |
输入频率：工频，45～65Hz； 电压量程（相电压）：70V、120V、260V、450V等可选； 电流量程：外置互感器可选； 信号处理：采用专用测量芯片，24位AD，6通道4.8K同步采样； 数据更新周期：0.04S～1.00S可配置； 过载能力：1.2倍量程可持续；瞬间电流5倍，电压3倍量程不损坏； 输入阻抗：电压通道＞1 kΩ／V；电流通道≤10mΩ； |
工作环境 |
工作温度：-20～+70℃；存放温度：-40～+85℃； 相对湿度：5～95%，无结露（在40℃下）； 海拔高度：0～3000米； 环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所； |

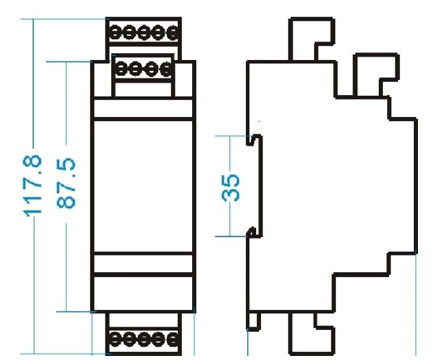

| 测量输出数据 | 电压、电流、功率、电能等多个电参量 | 模块尺寸 | 118×36×59mm |
| 测量精度 | 电压、电流：±0.2%FS；电量：±0.5%FS；有功电度1级 | 认证 | 第三方检测报告 |
| 隔离 | DC供电电源、RS-485接口间为共地，与电压输入、电流输入之间相互隔离；隔离耐压2500VDC | ||

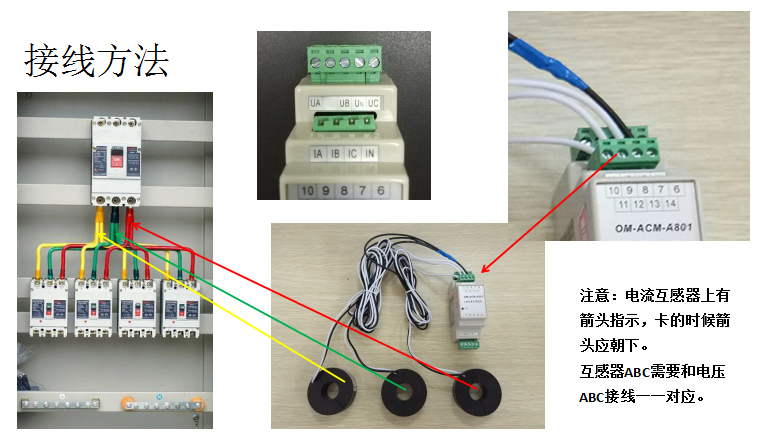

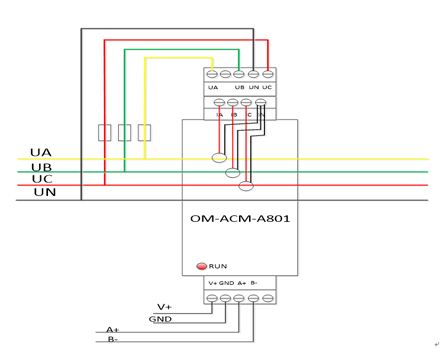

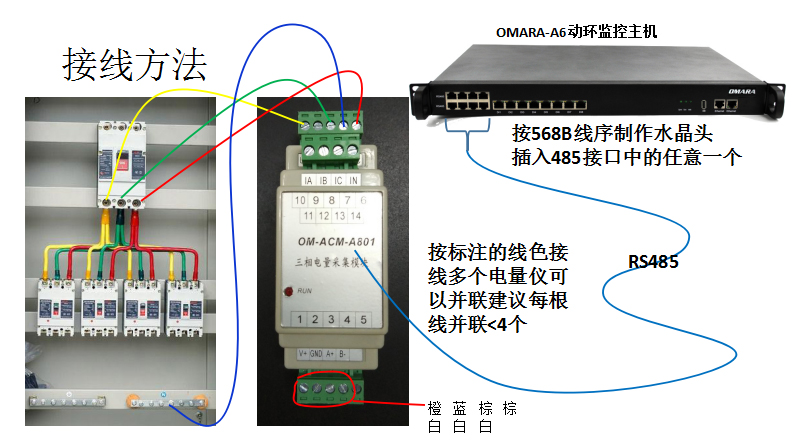

接线前要确保断开所有信号源，避免发生危险及损坏设备。检查确认接线无误后，再接通电源测试。

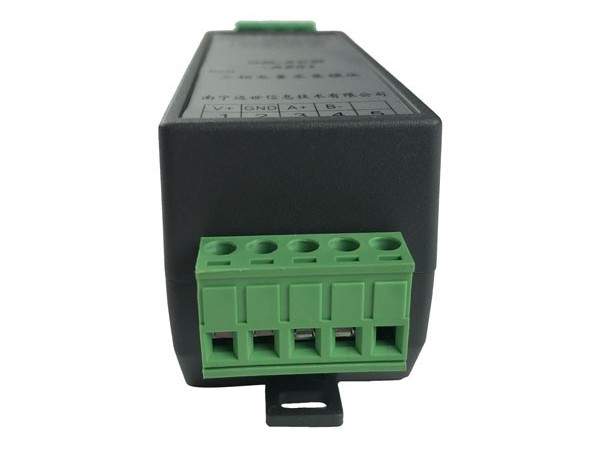

接通电源后，通讯端子A+与B-间的LED运行指示灯会根据设置的数据更新速率同步闪烁，通讯时会变速闪烁。
产品出厂时，均设置为默认配置：地址1号、波特率9600bps、数据格式“n,8,1”、数据更新速率为600ms、变比为1；
