高速公路供配电站动力环境监控解决方案

来源：发布日期： 2018.12.28

方案背景

高速公路配电站为高速公路的运行管理提供可靠稳定的电源，配电站一旦出现问题，会影响高速公路通信系统、监控系统、收费系统、供配电系统、照明系统、通风系统的正常使用，后果不堪设想。

高速公路的收费站、服务区、隧道站均配有相应的配电站，各配电站之间距离远、分布分散，仅仅依靠人工方式进行巡视与运维，不仅成本高、并且不能及时发现问题，效率差，影响电力系统的保障成效。

本方案针对高速公路配电站的特点，设计了一体化的动力环境远程监控解决方案，内容涵盖：供配电、UPS 、蓄电池、开关电源、空调、温湿度、门禁、消防、防雷、视频、网络等内容。提高运维效率、确保高速路配电站安全。

高速公路供配电站动力环境监控解决方案

方案目标

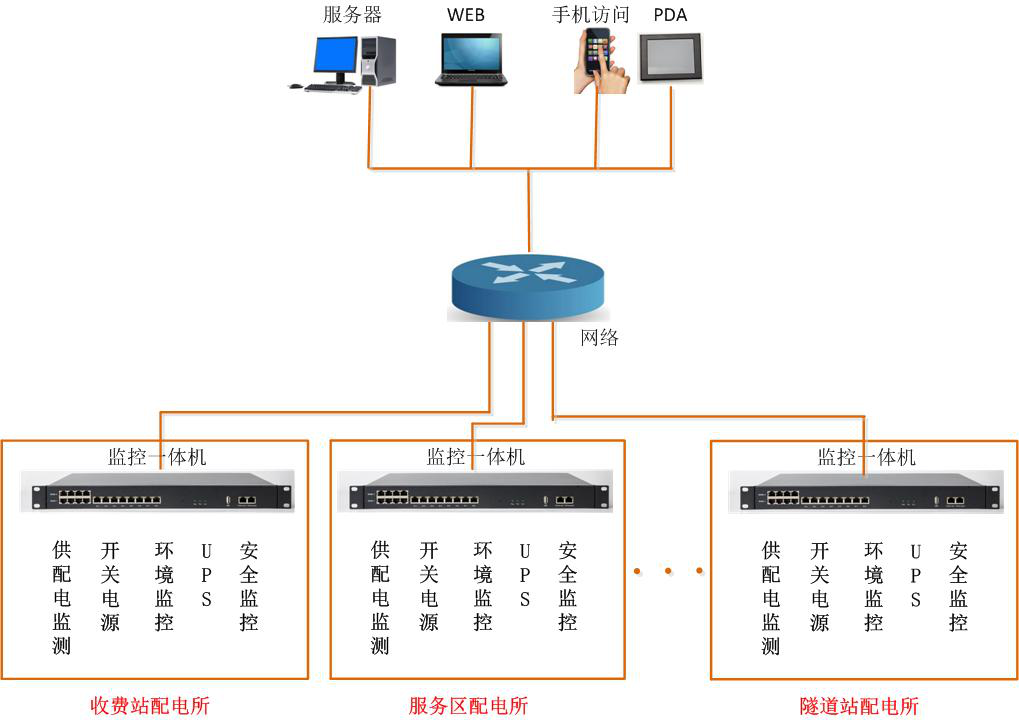

为高速公路收费站、服务区、隧道站的配电站提供动力环境监控整体解决方案，实现集中实时监控、远程维护管理、故障预警通知、历史数据查询及无人值守的五大功能。

方案简介

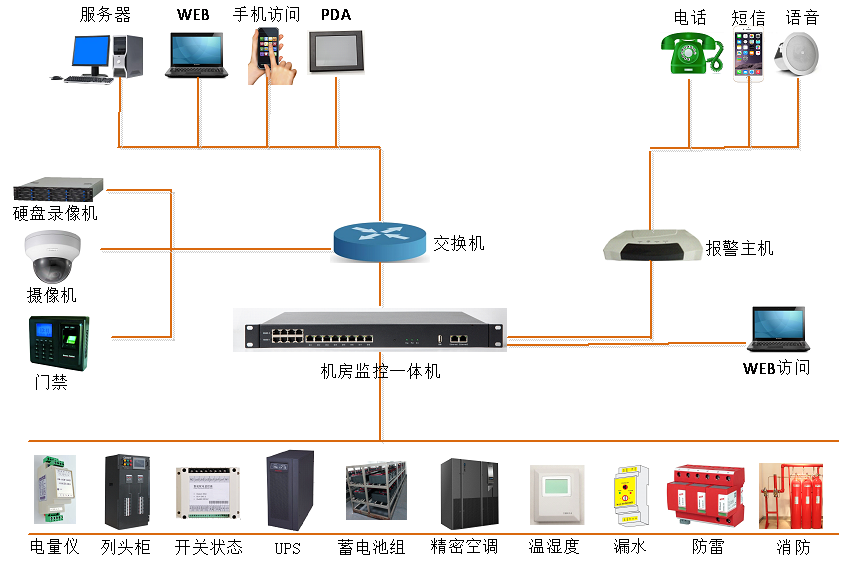

迈世高速公路配电站动力环境监控解决方案集软硬件于一体，基于ARM架构、Linux 操作系统，采用B /S模式，便捷的的嵌入式WEB服务方式，监控内容涵盖供配电、开关电源、环境监控、 UPS、安全监控等内容，基于上高速公路配电站动力环境监控方案，实现了集中实时监控、远程运行管理、故障预警通知、历史数据查询、机房无人值守。

优势特点

【1】为上百个变电站提供了解决方案
【2】个性化定制，小批量生产，提供创新性解决方案
【3】ARM架构，Linux操作系统，软硬件高度一体化的解决方案
【4】集中监控、高度集成、无需服务器
【5】涵盖动力监控、环境监控、安全监控和网络监控
【6】既能独立运行也可以组网完成跨地域监控
【7】安装施工、维护简单
【8】开放接口，实现第三方接入

实现功能

序号	子系统	实现功能

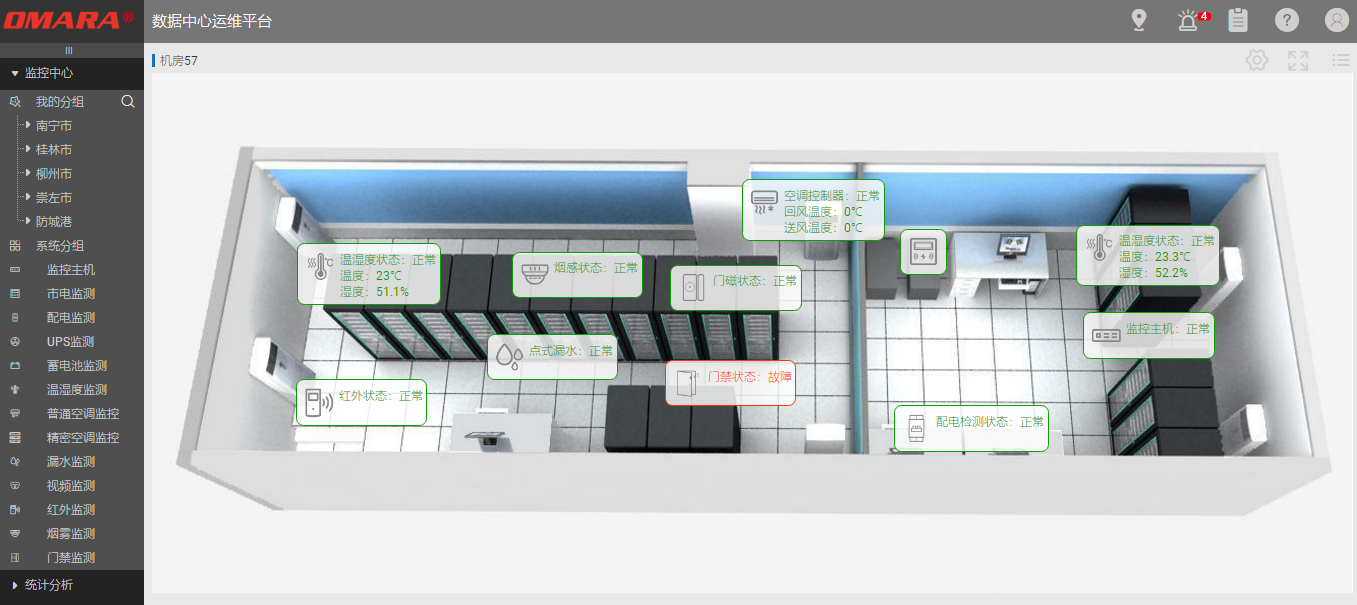

一	系统功能	系统界面、来电自启动、断点续传、权限管理、数据管理、报警管理、远程管理、系统化联动、在线维护、可扩充性

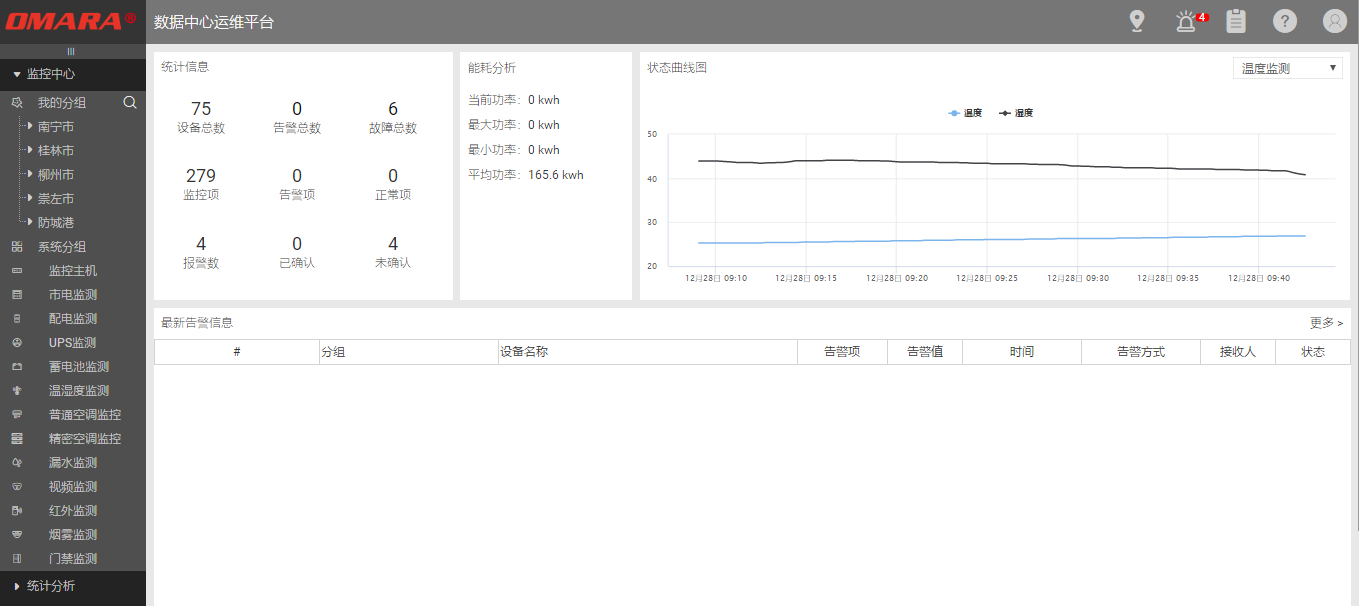

二	集中管理平台	实现不同地域的配电站动力环境监控系统集中监管。
三	配电柜/列头柜监控	对配电柜的智能仪表实施监测，包括电压、电流、有功功率、无功功率、视在功率、功率因素等

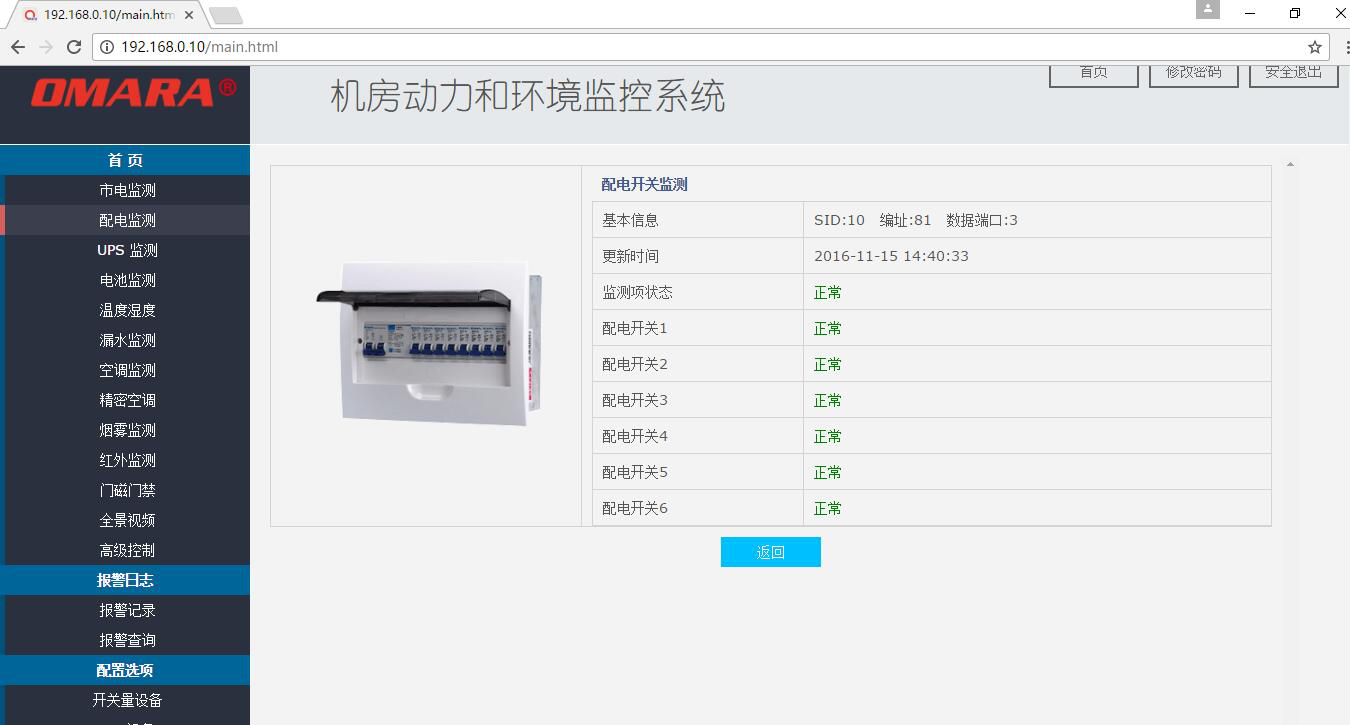

四	开关状态监测	监测重要开关是否跳闸或断电等状态，当开关跳闸或断电时，自动报警并记录
五	气体监测	实时监测六氟化硫、氧气、臭氧、甲烷等的浓度值，超阈值告警
六	风机控制	通过温度值自动联动控制风机的启停

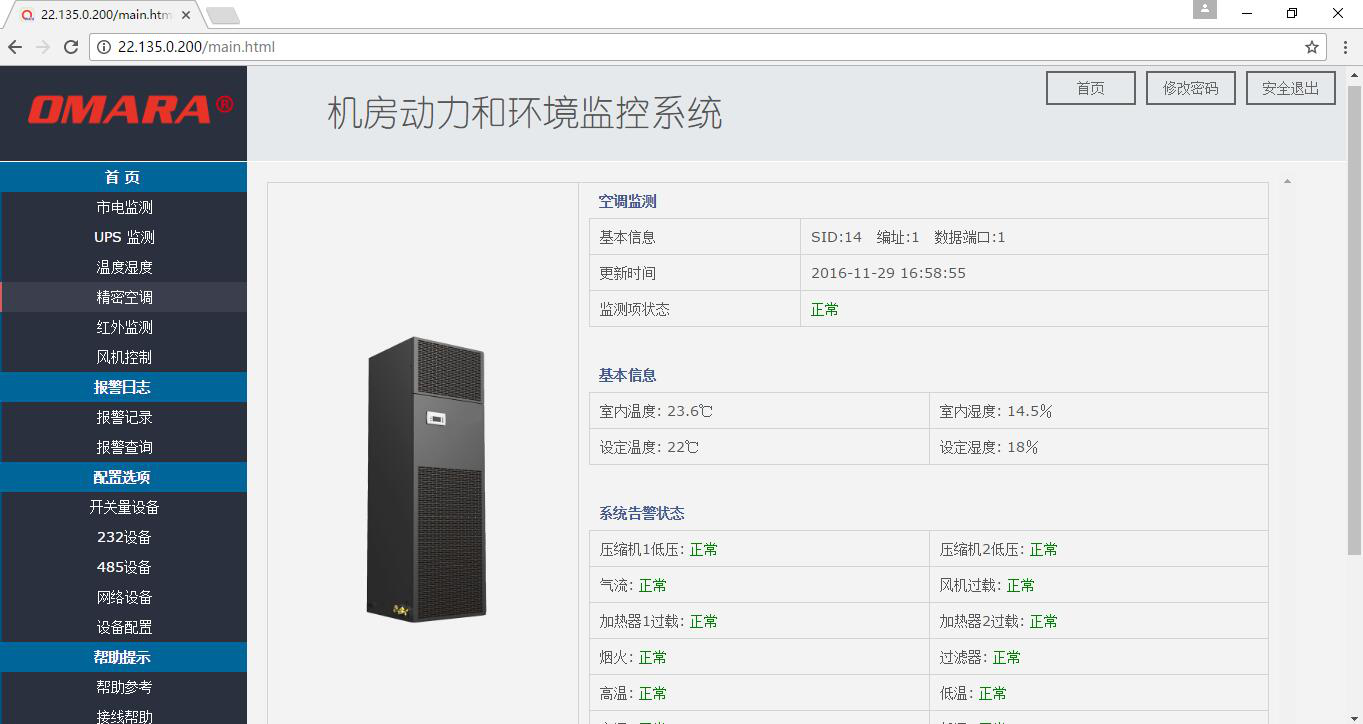

七	空调监控	监测空调的运行状态，远程控制开机、关机操作等
八	温湿度监控	实时显示温湿度，温度过高、湿度过高、温度过低、湿度过低报警。
九	漏水监测	一旦发生漏水现象应及时报警。
十	烟雾探测	监测环境烟感状态
十一	红外入侵探测	监测环境的人员出入状态
十二	防雷监测	采用开关量采集模块实时采集防雷器输出的干接点信号，发现故障立即报警。
十三	消防监控	限于消防法规，集成消防系统时只监测不控制；气体消防系统提供辅助接点信号给监控系统，以用于反应报警状态，采用光电隔离模块和开关量采集模块将消防控制箱的报警变化信号送到监控服务器，实时监测机房的消防报警情况。
十四	视频监控	区域内配置摄像机进行视频监控。支持多画面浏览、录像回放、视频远传、触发报警、球机控制、设备联动等功能

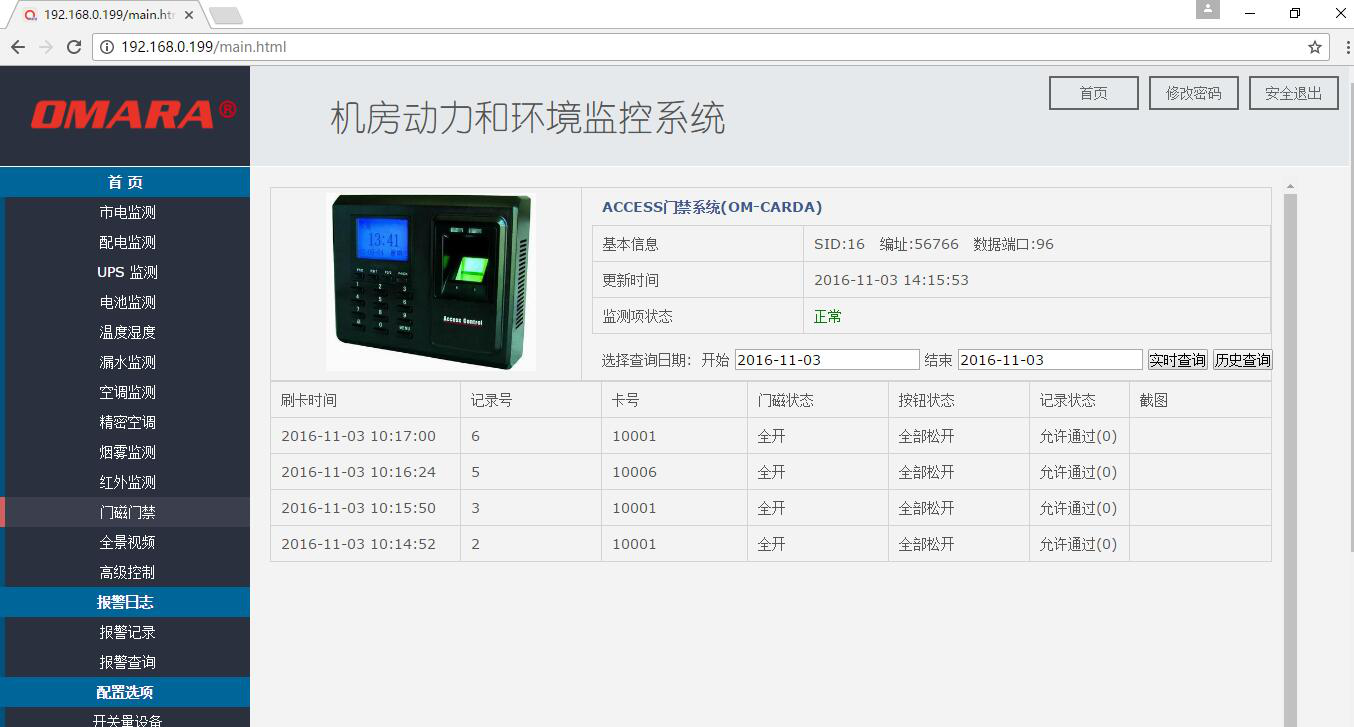

十五	门禁监控	实时记录各人员出入的信息，进出数据历史查询，对持卡人进行授权，对门禁系统状态进行监视和进行远程开门控制。
十六	报警	对重要的报警信息实现短消息报警、电话报警、语音报警、声光报警、微信报警等
